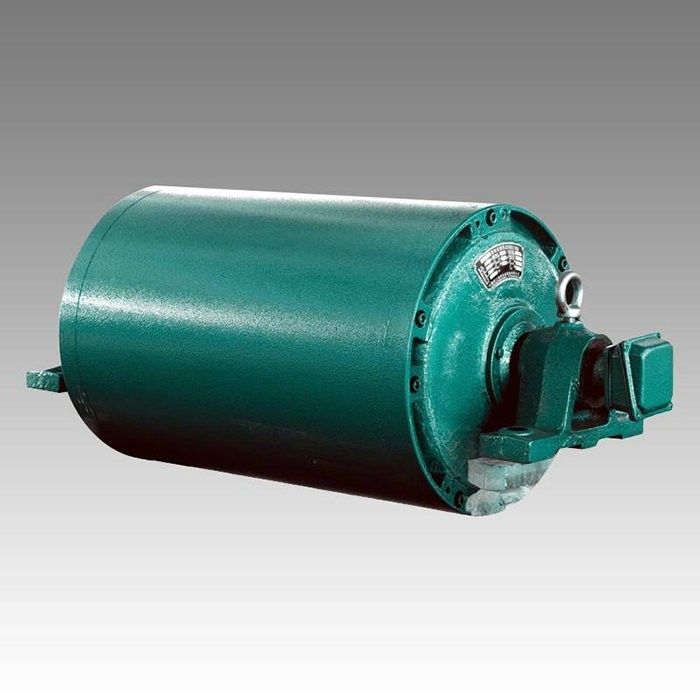

電動滾筒是一種集動力驅動、傳動機構與滾筒本體于一體的高有效輸送設備，廣泛應用于礦山、化工、物流、糧食加工等行業的皮帶輸送系統中，其內部結構緊湊、布局合理，各部件協同配合實現物料的平穩、高有效輸送，其內部結構主要包括以下幾個部分：
　　1.電機：電機是電動滾筒的核心動力源，通常安裝在滾筒的一端內部或軸心位置，避免外部環境對電機造成磨損、腐蝕，延長設備使用壽命。電機通常采用三相異步電機，部分特殊工況（如防爆、低速重載）會選用直流電機或防爆電機，具有較高的功率輸出和穩定的轉速性能，能根據輸送需求提供合適的動力，同時配備散熱裝置，防止電機長時間運行過熱損壞，確保動力輸出的持續性。
　　2.減速機：減速機是電動滾筒的動力傳遞核心部件，與電機緊密連接，其核心作用是將電機的高速旋轉動能轉換為滾筒所需的低速、大扭矩旋轉，滿足物料輸送的速度要求。減速機通常采用齒輪減速或蝸輪蝸桿減速兩種形式，其中齒輪減速機傳動效率高、承載能力強，適用于重載輸送場景；蝸輪蝸桿減速機結構緊湊、噪音低，適用于低速、輕載的輸送需求，二者均具有良好的穩定性和耐磨性能，能有效減少動力損耗，提升傳動效率。
　　3.滾筒：滾筒是電動滾筒的主體執行部件，直接與輸送帶接觸，負責帶動輸送帶運轉，從而將物料從一個地方輸送到另一個地方。滾筒通常由優良無縫鋼管焊接而成，筒壁經過防腐、耐磨處理，表面光滑均勻，部分滾筒會在表面包裹橡膠、聚氨酯或陶瓷等防滑耐磨材料，既能增加與輸送帶之間的摩擦力，防止輸送帶打滑，又能保護輸送帶和滾筒本體，減少磨損。滾筒兩端配備高精度軸承，軸承采用密封式設計，防止灰塵、油污、水分進入，支撐滾筒平穩轉動，降低運行噪音和摩擦損耗。

　　4.支撐架：支撐架是電動滾筒的支撐與固定結構，其作用是穩固支撐滾筒、電機、減速機等所有內部部件，保證設備整體的穩定性和運行安全性，避免設備運行時出現晃動、偏移，影響輸送精度。支撐架通常由高強度鋼材焊接或螺栓連接而成，結構設計合理，具有較高的強度和剛度，能承受滾筒運轉時的沖擊力和物料的重量，同時可根據安裝場景靈活調整高度和角度，適配不同的輸送設備布局。

　　5.傳感器：傳感器是電動滾筒實現自動化控制和運行監測的關鍵部件，均勻安裝在滾筒內部或連接部位，其核心作用是實時檢測滾筒的轉速、運行位置、負載大小以及溫度、振動等參數，并將檢測信號傳輸至控制系統，實現設備的自動調節和故障預警。電動滾筒常用的傳感器包括光電傳感器、霍爾傳感器、編碼器以及溫度傳感器等，這些傳感器精度高、可靠性強，能及時發現設備運行中的異常情況，避免因過載、過熱、轉速異常等問題導致設備損壞，保障輸送系統的連續穩定運行。
　　6.密封與潤滑系統：除上述核心部件外，電動滾筒內部還配備了密封系統和潤滑系統，是保障設備長期穩定運行的重要輔助部件。密封系統采用迷宮式密封或機械密封，主要用于密封電機、減速機和軸承部位，防止外部的灰塵、水分、物料顆粒等進入內部，避免部件磨損、腐蝕；潤滑系統則通過在減速機、軸承等傳動部位加注專用潤滑油，減少部件之間的摩擦損耗，降低運行噪音，延長部件使用壽命，同時起到散熱作用，防止部件因摩擦生熱損壞。
　　因此，電動滾筒的內部結構主要包括電機、減速機、滾筒、支撐架、傳感器以及密封與潤滑系統等部件，各部件分工明確、協同工作，既實現了動力的高有效傳遞和物料的平穩輸送，又通過自動化監測和防護設計，提升了設備的運行安全性、穩定性和使用壽命，適配不同行業的輸送需求。
